Kako mogu poboljšati faktor snage invertera?

Kao dobavljač invertera, često se susrećem sa kupcima koji su zabrinuti za poboljšanje faktora snage invertera. Visok faktor snage je ključan za efikasno korišćenje energije, smanjenje troškova električne energije i minimiziranje uticaja na električnu mrežu. U ovom postu na blogu podijelit ću neke učinkovite načine za poboljšanje faktora snage invertera.

Razumijevanje faktora snage

Prije nego što uđemo u metode poboljšanja faktora snage, bitno je razumjeti šta je faktor snage. Faktor snage (PF) je omjer stvarne snage (P), koja je snaga koja stvarno obavlja koristan rad, i prividne snage (S), koja je proizvod napona i struje. Matematički se izražava kao PF = P/S. Faktor snage 1 (ili 100%) ukazuje da se sva električna energija koristi efikasno, dok niži faktor snage znači da se značajan dio snage troši u obliku reaktivne snage.

Reaktivna snaga je potrebna za uspostavljanje i održavanje elektromagnetnih polja u induktivnim opterećenjima kao što su motori, transformatori i neke vrste rasvjete. Kada je inverter povezan na opterećenje sa niskim faktorom snage, on mora crpiti više struje iz izvora napajanja da bi isporučio istu količinu stvarne snage, što dovodi do povećanih gubitaka u električnom sistemu i većih računa za struju.

Uzroci faktora niske snage u inverterima

Postoji nekoliko faktora koji mogu doprinijeti niskom faktoru snage u inverterima:

1. Nelinearna opterećenja: Invertori se često koriste za napajanje nelinearnih opterećenja kao što su računari, frekventni pretvarači i LED rasvjeta. Ova opterećenja crpe struju u kratkim impulsima, što stvara harmonijske struje. Harmonici mogu izobličiti valne oblike napona i struje, što rezultira nižim faktorom snage.
2. Induktivna opterećenja: Mnoge industrijske i komercijalne aplikacije koriste induktivna opterećenja, koja imaju zaostali faktor snage. Kada je inverter priključen na induktivno opterećenje, struja zaostaje za naponom, uzrokujući reaktivnu snagu da teče u sistemu.
3. Dizajn invertera: Unutrašnji dizajn pretvarača također može utjecati na njegov faktor snage. Neki stariji ili manje kvalitetni pretvarači mogu imati niži faktor snage zbog neefikasnih kola za konverziju snage ili loših algoritama upravljanja.

Metode za poboljšanje faktora snage pretvarača

1. Koristite sklopove za korekciju faktora snage (PFC).

Jedan od najefikasnijih načina za poboljšanje faktora snage pretvarača je korištenje krugova za korekciju faktora snage. PFC kola se mogu podijeliti u dva tipa: pasivni PFC i aktivni PFC.

• Pasivni PFC: Pasivna PFC kola koriste induktore i kondenzatore za korekciju faktora snage. Oni su relativno jednostavni i jeftini, ali imaju ograničenu efikasnost u korekciji faktora snage, posebno za aplikacije velike snage. Pasivna PFC kola obično mogu poboljšati faktor snage na oko 0,9 - 0,95.
• Active PFC: Aktivna PFC kola koriste prekidački pretvarač da kontrolišu ulaznu struju i da je prate talasni oblik ulaznog napona. Ovo rezultira faktorom snage blizu 1. Aktivna PFC kola su složenija i skuplja od pasivnih PFC kola, ali nude bolje performanse i pogodna su za širok spektar aplikacija. Na primjer, naš6SL3210 - 5BE32 - 2UV0 Inverter 22KWopremljen je naprednim aktivnim PFC krugom, koji može značajno poboljšati faktor snage i smanjiti potrošnju energije.

2. Odaberite pravi pretvarač za opterećenje

Odabir pretvarača koji je odgovarajuće veličine i dizajniran za specifično opterećenje također može pomoći u poboljšanju faktora snage. Prilikom odabira pretvarača obratite pažnju na sljedeće faktore:

• Vrsta opterećenja: Različite vrste opterećenja imaju različite karakteristike faktora snage. Na primjer, otporna opterećenja imaju faktor snage 1, dok induktivna i kapacitivna opterećenja imaju zaostali i vodeće faktore snage, respektivno. Obavezno odaberite pretvarač koji može podnijeti specifičnu vrstu opterećenja i u skladu s tim ispravite faktor snage.

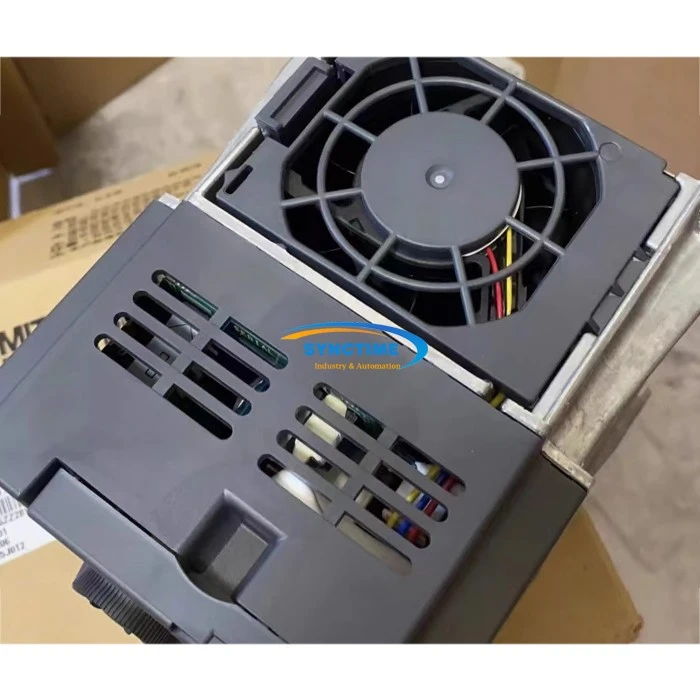

• Nosivost: Odaberite pretvarač s kapacitetom koji odgovara zahtjevima opterećenja. Preveliki pretvarač može raditi pri niskom faktoru opterećenja, što može rezultirati nižim faktorom snage. S druge strane, inverter premale veličine možda neće moći pravilno podnijeti opterećenje, što dovodi do pregrijavanja i smanjene efikasnosti. NašFR - E720 - 2.2K Inverter 3PH 2.2KWje dizajniran da pruži optimalne performanse za mala - do - srednja opterećenja, osiguravajući visok faktor snage i energetsku efikasnost.

3. Implementirajte Harmonic Filtering

Kao što je ranije spomenuto, harmonici mogu uzrokovati značajno smanjenje faktora snage. Da bi se ublažili efekti harmonika, filteri za harmonike se mogu ugraditi u električni sistem. Harmonični filteri su dizajnirani da apsorbuju ili blokiraju specifične harmonijske frekvencije, čime se smanjuju harmonijska distorzija i poboljšava faktor snage.

Postoje dva glavna tipa harmonijskih filtera: pasivni harmonijski filteri i aktivni harmonički filteri.

• Pasivni harmonijski filteri: Pasivni harmonijski filteri koriste induktivne induktore, kondenzatore i otpornike kako bi stvorili rezonantno kolo koje apsorbira specifične harmonijske frekvencije. Oni su relativno jednostavni i jeftini, ali imaju fiksnu karakteristiku filtriranja i možda neće biti efikasni u svim situacijama.
• Aktivni harmonijski filteri: Aktivni harmonijski filteri koriste energetsku elektroniku za generiranje kompenzacijske struje koja je jednaka po veličini, ali suprotna po fazi od harmoničke struje. Ovo efikasno poništava harmonijsku struju i poboljšava faktor snage. Aktivni harmonijski filteri su fleksibilniji i mogu se prilagoditi promjenjivim uvjetima opterećenja, ali su i skuplji.

4. Optimizirajte algoritam upravljanja inverterom

Upravljački algoritam pretvarača igra ključnu ulogu u određivanju njegovog faktora snage. Optimiziranjem kontrolnog algoritma, pretvarač može bolje regulirati izlazni napon i struju, smanjujući reaktivnu snagu i poboljšavajući faktor snage.

Moderni pretvarači koriste napredne algoritme upravljanja kao što su vektorska kontrola i direktna kontrola momenta. Ovi algoritmi mogu precizno kontrolisati brzinu i obrtni moment motora, istovremeno poboljšavajući faktor snage. Na primjer, naš6SL3210 - 5BE13 - 7UV0 Inverter 6SL3210 - 5BE13 - 7UV1koristi vrhunski algoritam upravljanja koji može postići visok faktor snage čak i pod različitim uvjetima opterećenja.

Prednosti poboljšanja faktora snage

Poboljšanje faktora snage pretvarača nudi nekoliko prednosti:

1. Ušteda energije: Veći faktor snage znači da se manje reaktivne snage crpi iz izvora energije, što rezultira manjom potrošnjom energije i smanjenim računima za struju.
2. Smanjeni sistemski gubici: Smanjenjem reaktivne snage smanjuje se i struja koja teče kroz električni sistem. Ovo dovodi do nižih gubitaka u kablovima, transformatorima i drugim električnim komponentama, poboljšavajući ukupnu efikasnost sistema.
3. Poboljšan kvalitet struje: Visok faktor snage pomaže u smanjenju fluktuacija napona i harmonijskih izobličenja, poboljšavajući kvalitet električne energije koja se dovodi do opterećenja. To može produžiti vijek trajanja električne opreme i smanjiti rizik od kvarova.
4. Usklađenost sa propisima: Mnoge zemlje i regioni imaju propise u vezi sa faktorom snage električne opreme. Poboljšanjem faktora snage vaših pretvarača možete osigurati usklađenost s ovim propisima i izbjeći potencijalne kazne.

Zaključak

Poboljšanje faktora snage invertera je od suštinskog značaja za efikasno korišćenje energije, uštedu troškova i poboljšanje kvaliteta energije. Korištenjem krugova za korekciju faktora snage, odabirom pravog pretvarača za opterećenje, implementacijom harmonijskog filtriranja i optimizacijom kontrolnog algoritma, možete značajno poboljšati faktor snage vaših pretvarača.

Kao dobavljač invertera, posvećeni smo pružanju invertera visokog kvaliteta sa odličnim performansama faktora snage. Ako ste zainteresovani da saznate više o našim proizvodima ili vam je potrebna pomoć u poboljšanju faktora snage vašeg električnog sistema, slobodno nas kontaktirajte radi nabavke i daljih razgovora.

Reference

• Chapman, SJ (2012). Osnove električnih mašina. McGraw - Hill.
• Mohan, N., Undeland, TM, & Robbins, WP (2012). Energetska elektronika: pretvarači, aplikacije i dizajn. John Wiley & Sons.
