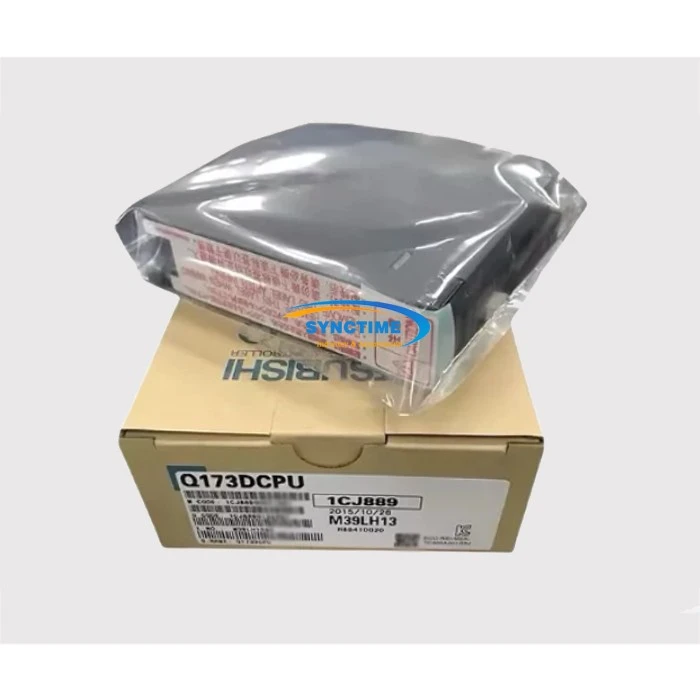

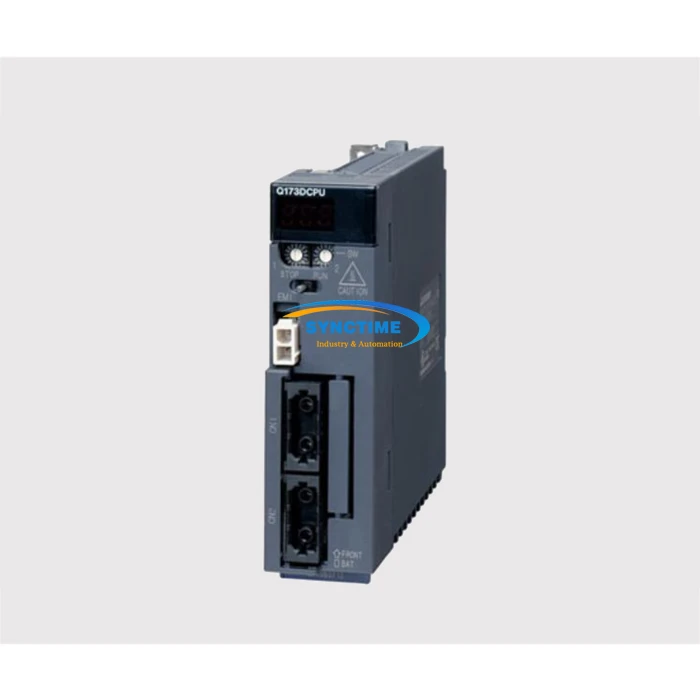

Q173DCPU Motion CPU jedinica

Naziv dijela

Motion CPU Module Unit

Model

Q173DCPU

Unapređeni model

Q173DSCPU

Komunikacijski interfejs

Sportska magistrala: SSCNET Ⅲ × 2 (optičko vlakno, 150 Mbps, period sinhronizacije 62,5 μs)

Port za programiranje: USB (programiranje) + RS-232 (debagovanje)

Saradnja sa više CPU-a: brza- interakcija sa Q serijom logičkih CPU-a (kao što je Q03UDCPU), ciklus 0,88 ms MITSUBISHI ELECTRIC

Proširenje mreže: Ethernet, CC Link IE, PROFIBUS (zahteva dodatne module)

Program i memorija

Kapacitet servo programa: 28k koraka (SV13/SV22)

Ukupan kapacitet programa: 504 KB

Memorija podataka: 10 MB

Osnovna brzina instrukcije: 0,034 μs (32-bitni RISC)

Katalog

Dijelovi industrijske automatizacije - Mitsubishi Electric dijelovi - Q173DCPU modul

Aplikacija

Q173DCPU je pogodan za srednju i veliku-opremu za automatizaciju sa 16-32 ose, velikom-brzinom i visokom preciznošću, sinhronizacijom/povezivanjem više osa.

Razlike od ostalih modela

Q173DCPU: 32 ose, dual SSCNET III, 504KB program → Srednja i velika oprema

Q172DCPU: 8-os, jedan SSCNET III, 252KB program → Mala i srednja oprema

Q172HCPU: 8 osa, zamijenjeno s Q172DCPU/Q172DSCPU
